Μήτρα σκυροδέματος Χυτοσιδηρη (Δοκίμια σκυροδέματος)

Μήτρα δοκιμίων σκυροδέματος Χυτοσιδηρη

Πληροί τις απαιτήσεις του Κ.Τ.Σ. 2016 και του προτύπου ΕΝ 12390.01 για τα δοκίμια σκυροδέματος.

Δύναται να διακριβωθεί

ΠΕΡΙΓΡΑΦΗ

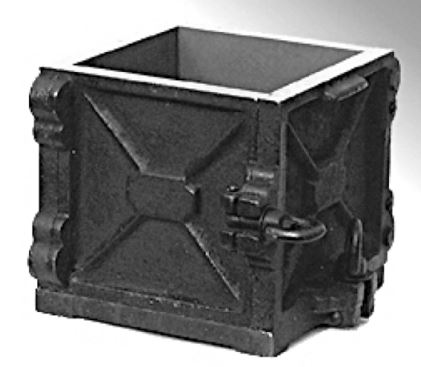

Χυτοσιδηρή κυβική μήτρα δοκιμίων σκυροδέματος. Αποτελείται από τέσσερα (4) μέρη ενωμένα ανά δύο (2) με πριτσίνια. Η διάταξη αυτή διευκολύνει το λύσιμο και το δέσιμο της μήτρας, καθώς απαιτεί τη χαλάρωση ή το σφίξιμο αντίστοιχα σε μόνο δύο σημεία.
Το κούμπωμα αποτελείται από πεταλούδα, η οποία διευκολύνει τη λαβή και κανεί απλή τη συναρμολόγηση και την αποσυναρμολόγηση της μήτρας.
Το βάρος της μήτρας, κενής, ανέρχεται στα 10kg. Η στιβαρή κατασκευή της διασφαλίζει μεγάλη αντοχή στο χρόνο. Επιπλέον η κατασκευή της είναι τέτοια, ώστε η μήτρα να συμμορφώνεται με όλες τις απαιτήσεις των σχετικών προδιαγραφών: διαστάσεις, επιπεδότητα, καθετότητα.

Χαρακτηριστικά της χυτοσιδηρής μήτρας:

• Αντοχή
• Ακρίβεια στις διαστάσεις
• Ευκολία στο δέσιμο και λύσιμο

Για την λήψη των δοκιμίων σκυροδέματος απαιτούνται:

 - Ράβδος συμπυκνώσεως διαμέτρου 16 mm και μήκους 600 mm με στρογγυλεμένα άκρα

 - Σέσουλα πλάτους περίπου 100 mm

 - Μυστρί

 - Ματσόλα

Σύμφωνα με τον νέο Κανονισμό Τεχνολογίας Σκυροδέματος του 2016 συμβατικό δοκίμιο σκυροδέματος ορίζεται:

 Εδώ μπορείτε να καταβάσετε οδηγία παρασκευής και συντήρησης δοκιμίων σκυροδέματος σύμφωνα με το EN 12390-2

Παρασκευή και συντήρηση δοκιμίων σκυροδέματος

ΜΕΘΟΔΟΣ ΠΑΡΑΣΚΕΥΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ ΔΟΚΙΜΙΩΝ ΣΚΥΡΟΔΕΜΑΤΟΣ

ΣΚΟΠΟΣ:

 Αντικείμενο της μεθόδου αυτής είναι να περιγραφεί ο τρόπος παρασκευής και συντήρησης των δοκιμίων σκυροδέματος για τον προσδιορισμό της συμβατικής αντοχής του σκυροδέματος για την εκτέλεση μελετών σύνθεσης σκυροδέματος και για τον προσδιορισμό της πορείας αντοχής του σκυροδέματος του έργου.

ΣΥΣΚΕΥΕΣ:

• Μήτρες δοκιμίων σκυροδέματος 150Χ150Χ150 mm

• Δονητής μάζας
• Ράβδος συμπύκνωσης διαμέτρου 16 mm, μήκους 600 mm, με στρογγυλεμένα άκρα
• Μεταλλική σέσουλα

ΔΙΑΔΙΚΑΣΙΑ ΠΑΡΑΣΚΕΥΗΣ:

• Επαλείφονται οι μήτρες σκυροδέματος με λεπτό στρώμα ορυκτελαίου.
• Η συμπύκνωση θα ξεκινάει αμέσως μετά την έγχυση του σκυροδέματος στη μήτρα και θα γίνεται με:
  1. Με δονητή μάζας, όταν η κάθιση του σκυροδέματος είναι μικρότερη από 50 mm. Ο δονητής θα βυθίζεται κατακόρυφα στο κέντρο του δοκιμίου και μέχρι βάθους περίπου 20 mm από τον πυθμένα του δοκιμίου. Στη συνέχεια ανασύρεται αργά, ενώ προστίθεται σκυρόδεμα έτσι ώστε η μήτρα να παραμένει πάντοτε γεμάτη.
  2. Με ράβδο συμπύκνωσης αν η κάθιση είναι μεγαλύτερη από 50mm. Το σκυρόδεμα θα διαστρώνεται μέσα στη μήτρα σε δύο στρώσεις ίσου ύψους. Ο αριθμός χτύπων ανά στρώση θα είναι 25 και η ράβδος θα εισχωρεί κατά 20 mm στην κατώτερη στρώση.

• Μετά την ολοκλήρωση της συμπύκνωσης η επιφάνεια του σκυροδέματος επιπεδώνεται.
• Η σήμανση του δοκιμίου θα γίνεται με τρόπο ευκρινή.

ΣΥΝΤΗΡΗΣΗ ΔΟΚΙΜΙΩN

 1. Δοκίμια για τον έλεγχο της συμβατικής αντοχής του σκυροδέματος. Τα δοκίμια σκυροδέματος πρέπει να παραμένουν στις μήτρες προστατευόμενα από κρούσεις, δονήσεις και ξήρανση τουλάχιστον επί 20 ώρες και όχι περισσότερο από 32 ώρες. Το χειμώνα λαμβάνεται μέριμνα για την προστασία από παγοληψία και το καλοκαίρι από καύσωνα και εξάτμιση νερού. Μετά την αφαίρεση των μητρών τα δοκίμια πρέπει να διατηρούνται σε θερμοκρασία 20±2° C και σε ατμόσφαιρα σχετικής υγρασίας τουλάχιστον 90%.

2. Δοκίμια για τον προσδιορισμό της πορείας αντοχής του σκυροδέματος. Τα δοκίμια αυτά θα παραμένουν μέχρι τον έλεγχο τους δίπλα στο κατακόρυφο στοιχείο ή επάνω στο οριζόντιο στοιχείο που κατασκευάστηκε. Η συντήρηση των δοκιμίων (κάλυψη, διαβροχή κ.τ.λ.) θα γίνεται όπως ακριβώς και του αντίστοιχου στοιχείου.

Σύνταξη: Eυάγγελος Τσιγγίστρας
